Un affichage numérique

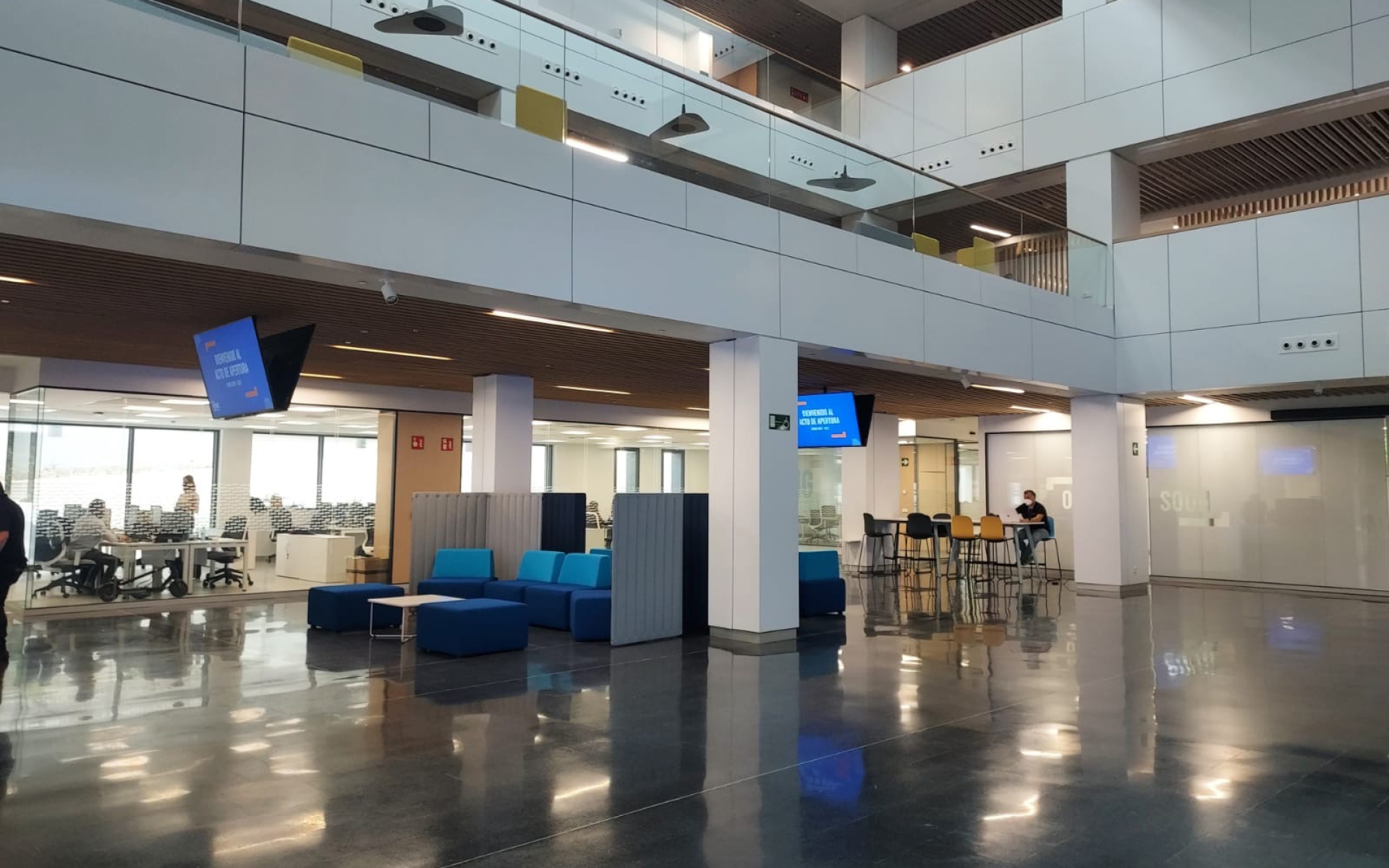

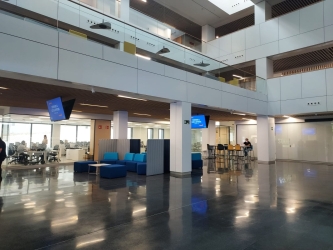

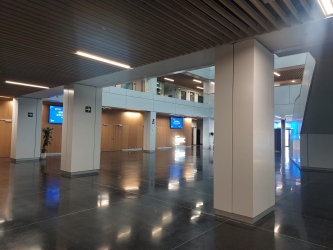

Le bâtiment a été équipé d’un système d’affichage numérique destiné à diffuser les informations pertinentes pour les étudiants et le personnel universitaire. Le matériel d’affichage est constitué de deux écrans de 86" situés à côté des portes de l’auditorium, dans le hall d'entrée, qui permettent de montrer aux personnes qui circulent dans ce hall ce qui se passe dans l’auditorium, de quatre écrans de 65" placés sur des supports Back to Back en forme de « V » dans la zone d’attente du hall, de deux totems tactiles interactifs de 55", d’un écran de 55" à l’entrée de la cafétéria et de cinq écrans de 55" dans la salle du restaurant. Des moniteurs verticaux de 32"ont également été installés aux entrées des ascenseurs, et 19 écrans au total ont été répartis dans chaque couloir d’accès aux salles de cours.
Enfin, dans le hall d’entrée, à côté de la porte d’accès au bâtiment, a été installé un écran LED haute luminosité, avec un pixel pitch de 2,9 mm. L'écran mesure 5 x 2 m pour une résolution totale de 1680 x 672 pixels.
Un système de réservation de salles
Pour diffuser aux étudiants des informations sur le cours donné dans chacune des salles, ou sur la programmation d’un cours dans une salle, ou bien sur ce cours ou sur le professeur qui l’enseigne, etc., un système de réservation de salles connecté au calendrier Exchange de l’université a été configuré. Le matériel est constitué d’un total de 57 panneaux tactiles de réservation de salle de 7" et 10".
Salles de cours et bureaux
Compte tenu de la situation exceptionnelle que nous avons vécue ces deux dernières années, durant lesquelles la Covid-19 a transformé notre manière de travailler et d’étudier, l’ESIC a misé sur l’équipement de ses salles de cours pour un enseignement hybride. TRISON a donc équipé toutes les salles de cours du bâtiment de matériel audiovisuel visant à garantir que les étudiants puissent suivre les cours aussi bien en présentiel qu’à distance via des plateformes comme Zoom. Le bâtiment dispose de trois types de salles de cours différents, pour lesquels l’ESIC a réussi à conserver la même configuration afin de faciliter leur utilisation par les enseignants. Seules quelques petites modifications ont été apportées à l’équipement en fonction de la configuration physique des salles :
Salles de cours simples: ce sont les salles de cours les plus petites. Elles peuvent accueillir jusqu’à 40 étudiants en présentiel. Le bâtiment compte au total 21 salles de cours de ce type, qui ont été équipées d’un écran tactile 86" avec un ordinateur OPS conçu par l’ESIC et d’un écran de 55" au fond de la salle pour que le professeur puisse voir les étudiants qui accèdent au cours à distance. À cet écran, une caméra 4K a été fixée pour pouvoir envoyer l’image de l’enseignant et le moniteur tactile aux étudiants à distance. Deux microphones d’ambiance omnidirectionnels ont été situés à des points spécifiques de la salle de cours pour capter les explications de l’enseignant et les questions des étudiants présents dans la salle. Un connecteur a été installé sur la table de l’enseignant pour qu’il puisse connecter son micro-cravate.
Le son des deux microphones d’ambiance arrivent à une table de mixage. La sortie mixée de ces microphones ainsi que celle du micro-cravate de l’enseignant, le cas échéant, arrivent à l’ordinateur de la salle via une interface USB de la marque Behringer. Les accessoires connectés à l’ordinateur via l’USB et la sortie vidéo auxiliaire pour l’écran du fond de la salle arrivent à une station d’accueil fournie par l’ESIC. À la demande du client, cette station est alimentée par le courant via un relais. Ainsi, en cas de panne d’un équipement, le personnel de maintenance de l’université peut redémarrer l’équipement à distance.
Enfin, chacune de ces salles de cours est contrôlée via un panneau de commandes à partir duquel on peut allumer, éteindre et contrôler les volumes, ainsi que redémarrer la station d’accueil localement si nécessaire.
Salles de cours doubles: ces salles sont conçues pour pouvoir accueillir, en fonction des besoins, un nombre d’étudiants supérieur au double du nombre accueilli dans les salles de cours simples, pour des cours en présentiel auxquels un grand nombre d’étudiants sont inscrits en présentiel, ou bien pour constituer deux petites salles de cours de 32 et 24 élèves respectivement, pour deux cours indépendants. Le bâtiment compte au total 6 salles de cours de ce type.
Comme nous l’avons déjà mentionné, la configuration de ces salles de cours est à peu près similaire, ce qui fait que lorsque la salle de cours double est divisée en deux salles de cours plus petites, l’équipement et les fonctionnalités sont les mêmes que pour une salle de cours simple, à la différence qu’au lieu d’un seul moniteur où l’enseignant peut voir les élèves à distance, il y en a deux de 55" situés au fond de la salle, à chaque extrémité.
Quand les deux salles de cours sont réunies pour n’en faire qu’une, seul l’équipement de la salle de cours principale est conservé, le nombre des moniteurs permettant à l’enseignant de voir les étudiants à distance, tels qu’ils étaient configurés dans leur salle simple, n’étant plus qu’au nombre de deux au lieu des quatre moniteurs de 55" qui se trouvaient au fond des salles de cours quand elles étaient séparées. Les deux moniteurs qui, dans la salle de cours rattachée à la salle de cours simple, permettaient la visualisation des étudiants à distance par l’enseignant, sont alors utilisés comme renfort visuel du moniteur interactif de 86" pour les étudiants qui en sont le plus éloignés.
Salles de cours mineures: il s’agit d’un type particulier de salle de cours où les étudiants sont assis en mode semi-amphithéâtre autour des deux écrans tactiles de 86" situés dans la salle. Tout comme les autres écrans interactifs, l’un de ces écrans est équipé d’un ordinateur OPS. Dans ce cas, les écrans sont interconnectés, de sorte que l’affichage de l’écran de l’ordinateur est dupliqué et que l’ordinateur reçoit l’interface tactile de l’écran esclave afin que l’enseignant puisse faire son cours en conservant les informations qu’il souhaite afficher sur les deux moniteurs et en interagissant depuis l’un ou l’autre de ces moniteurs.
Comme les autres salles, ces salles de cours disposent d’un système de sonorisation et de microphone, d’un écran de renfort au fond de la classe pour que l’enseignant puisse voir les élèves présents à distance et d’un panneau de commandes. Les salles de cours de ce type sont au nombre de 6.
Bureaux et restaurants universitaires: dans l’ensemble du bâtiment, différents bureaux et salles de réunion nécessitaient un équipement audiovisuel. L’ESIC a fourni à certaines de ces salles un équipement fixe, de sorte que la salle dispose toujours d’un support audiovisuel. En revanche, pour donner plus de polyvalence à ces espaces, certains bureaux et salles de réunion ont été équipés d’un matériel mobile facilement déplaçable d’une salle à une autre en fonction des besoins des participants :
Salles de réunion: deux chariots audiovisuels composés d’un moniteur interactif de 65" avec un ordinateur OPS sur un chariot mobile à roulettes. Étant donné que l’ordinateur est intégré au moniteur interactif, il est autonome et peut être déplacé facilement entre les différentes pièces du bâtiment.
Salles Meeting Point: ces salles disposent du même équipement que les salles de réunion. Il existe trois moniteurs mobiles pour ce type de salles.
Petites salles de travail en groupe: quatre chariots mobiles similaires à ceux des deux types de salles précédents ont été fournis.
Grandes salles de travail en groupe : tout comme pour les petites salles de travail en groupe, quatre chariots audiovisuels ont été conçus pour desservir ce type de salles.
Bureau du directeur général: ce bureau a été équipé d’un matériel fixe constitué d’un écran interactif de 86" et d’un ordinateur OPS intégré. De plus, pour répondre aux besoins de ce bureau, un pointeur de présentation sans fil de la marque Baro et une barre de visioconférence avec caméra, microphone et enceintes de la marque Bose ont été intégrés.
Restaurants la cafétéria est constituée de deux salles à manger privées. La petite a été équipée d’un écran interactif de 65" avec un ordinateur OPS, et le grand bureau dispose d’un moniteur similaire de 86".
Agora
L’agora est un espace multidisciplinaire au sein du bâtiment. Pour permettre une plus grande polyvalence, cette pièce a été équipée d’un écran LED avec un pixel pitch de 1,56 nm, de dimensions 4800 x 1350 mm et d’une résolution totale de 3072 x 864 pixels, pour pouvoir obtenir un écran où deux signaux 16:9 de 1536 x 864 pixels peuvent être distribués. Elle dispose également d’un ordinateur de salle qui dessert l’écran principal et l’écran de renfort de 55" situé devant l’intervenant. De plus, elle est équipée d’un système de sonorisation avec deux enceintes, d’un système de présentation sans fil, de deux microphones d’ambiance, d’un mixeur et d’une interface USB Behringer, tout comme les autres salles du bâtiment, le tout contrôlé par un panneau de commandes.
Auditorium

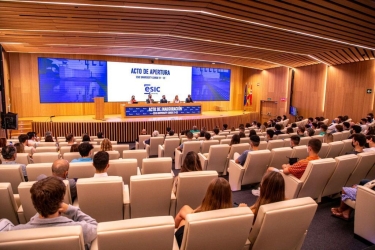

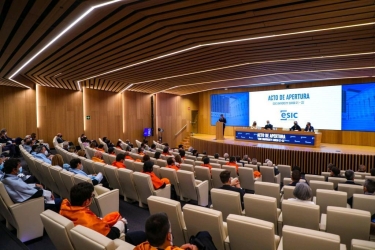

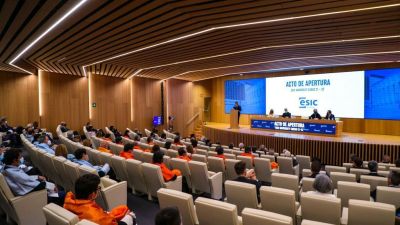

L’espace disposant du plus important équipement audiovisuel est l’auditorium situé au rez-de-chaussée de l’université. Il est doté d’un écran principal à LED modulaire avec un pixel pitch de 2,5 mm, de dimensions 13,5 x 2,5 m et d’une résolution totale de 5400 x 1000 pixels, ce qui permet de le diviser en trois écrans 16:9 de 1800 x 1000 pixels.
L’auditorium est muni d’une table de conférence rétractable sous la scène. Quand elle est utilisée, la table affiche sur toute sa longueur un écran LED avec le même pixel pitch que l’écran principal, de dimensions 5 x 0,5 m et d’une résolution totale de 2000 x 200 pixels. Pour desservir ces écrans, un serveur multimédia dispose de deux appareils de capture vidéo allant jusqu’à un total de deux captures en UHD (3840 x 2160 pixels) et deux captures FullHD, ce qui permet de configurer différents agencements sur l’écran principal : depuis l’envoi d’une vidéo en plein écran jusqu’à la composition de trois signaux 16:9 jusqu’à atteindre le plein écran avec l’une des sources présentes dans l’auditorium.
Quant au système de gestion vidéo, l’auditorium a été équipé d’un système vidéo par NVX IP, ce qui signifie que les signaux qui se trouvent dans l’auditorium sont encodés et peuvent être envoyés dans ce format via les commutateurs installés. Le système vidéo est donc évolutif en fonction des besoins de l’auditorium. La table de conférence dispose de 7 moniteurs de 12'' pour les intervenants, de 3 moniteurs confidence de 43'' qui peuvent être répartis via les différents boîtiers de connexion disponibles sur la scène.
Pour l’enregistrement de la vidéo, 3 caméras ont été installées : deux au plafond du parterre de l’auditorium pour pouvoir enregistrer ce qui se passe sur la scène, et une au fond de la scène, au-dessus de l’écran LED principal, pour pouvoir filmer les spectateurs. Différentes entrées HDMI sont disposées sur la table des intervenants et deux boîtiers de connexion sont situés sur les escaliers de la scène pour capter des signaux via la 3G-SDI pour l’envoi éventuel de signaux de caméra qui pourraient être émis au niveau du parterre.
En ce qui concerne l’audio, l’auditorium dispose de six micros-cravates/micros-casques sans fil, de deux microphones à main sans fil de la même marque et d’un système de conférence.
Le système de sonorisation de l’auditorium est composé de 6 colonnes et de deux subwoofers. Toute l’amplification et le traitement pour la sonorisation se fait via des amplificateurs et deux processeurs ControlSpace, l’un situé en régie et l’autre sur la scène. La répartition des signaux entre eux se fait par le protocole DANTE. Une table de mixage est utilisée pour le mixage de tous les signaux audios, avec le protocole DANTE également. Pour compléter l’ensemble de l’équipement de l’auditorium, un système de présentation sans fil, ainsi qu’un système de communications unifiées de la même marque ont été installés. Tout ce matériel peut être géré via une interface utilisateur installée en régie comme sur la table des intervenants via un système de contrôle.
